ISO 7010 et symboles graphiques : Comment utiliser les signaux de sécurité

6 minutes28/03/2022

Du point d’exclamation noir sur fond jaune à l’allumette enflammée barrée en passant par l’extincteur blanc à côté de flammes : les signaux qui nous préviennent d’un danger, nous interdisent certaines actions ou nous recommandent de prendre des mesures spécifiques sont des éléments permanents dans les lieux de travail et dans la vie quotidienne. Tous ces signaux et symboles de sécurité sont réglementés par la norme ISO 7010. Depuis son entrée en vigueur en 2012, elle a normalisé l’utilisation des symboles de santé et de sécurité au travail à l’échelle internationale. L’ISO 7010 établit les exigences et les normes qui régissent l’utilisation des signaux de conditions de sécurité, d’interdiction, d’obligation, d’avertissement et de lutte contre l’incendie. Dans cet article, nous mettons en avant les points clés de cette norme et les principaux symboles qu’elle propose.

Introduction et développement de l’ISO 7010

L’ISO 7010 a été publiée pour la première fois en 2012 par le Comité européen de normalisation (CEN) et une nouvelle version de cette norme a été publiée en 2020. Depuis, l’EN ISO 7010 est appliquée dans l’Union européenne. Pour concevoir les symboles de l’ISO 7010 on s’est appuyé sur l’ISO 3864, qui spécifie les couleurs et les formes des signaux et symboles de sécurité. Au total, la norme inclut 150 symboles différents qui peuvent être utilisés dans différentes situations et qui servent à tous les départements de gestion de la sécurité au travail.

L’ISO 7010 comparée à la norme américaine ANSI Z535

Aux États-Unis, l’équivalent de l’ISO 7010 est l’ANSI Z535 qui établit également un système pour les signaux et les symboles de sécurité. Bien que l’ANSI Z535 ne soit pas contraignante au sein de l’UE, il peut être judicieux de mettre en œuvre les deux normes, notamment pour les entreprises qui opèrent à l’international et qui emploient des personnes originaires de différents pays et cultures.

Catégories des symboles de l’ISO 7010

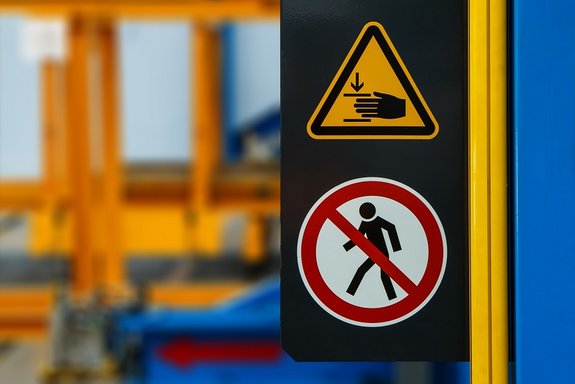

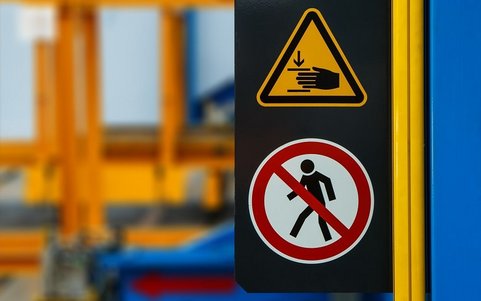

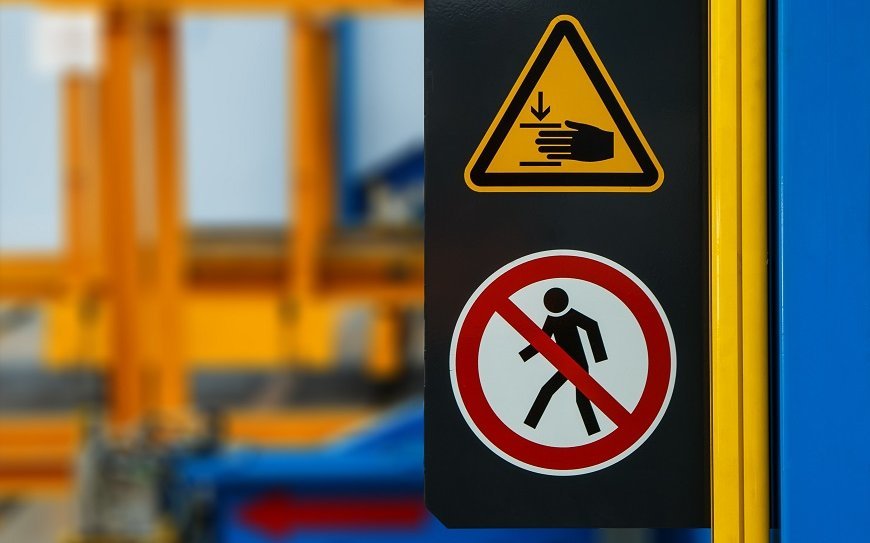

Les symboles définis par l’ISO 7010 sont divisés en cinq catégories : signaux de conditions de sécurité, les signaux d’interdiction, les signaux d’obligation, les signaux d’avertissement et les signaux de lutte contre l’incendie. Les symboles s’appliquent à des situations très variées, c’est pourquoi la norme en prévoit autant. Pour que les mesures de sécurité soient efficaces et conformes à la norme, les symboles et les signaux doivent être clairement définis et connus des dirigeants et des employés. Une description plus détaillée des catégories et de leurs champs d’application peut aider à mieux cerner leur utilisation :

• Signal d’avertissement : Indique la présence d’un danger spécifique

• Signal d’interdiction : Interdit des actions ou comportements à risque. Parfois, il s’agit d’interdictions légales

• Signal de lutte contre l’incendie : Indique les mesures et/ou équipements et/ou ressources de lutte contre l’incendie à des fins de protection contre l'incendie

• Signal d’obligation : Fournit les exigences relatives aux comportements sûrs ou à des équipements ou vêtements de protection spécifiques

• Signal de conditions de sécurité : Indique l’emplacement des équipements, appareils et issues de secours

Catégorisation des pictogrammes d’ISO 7010

Grand nombre des symboles de sécurité actuels sont issus d’anciennes versions de la norme. Lorsqu’une version corrigée est publiée, les changements qu’elle introduit sont clairement indiqués. Ces versions corrigées maintiennent l’essence du pictogramme et, dans la plupart des cas, elles stylisent, simplifient ou modifient les illustrations. Les symboles ont des formes et des couleurs différentes en fonction de leur champ d’application et une lettre d’identification est attribuée à chacun d’eux.

Cas particuliers et éclairage

Il existe aussi des exceptions aux catégories générales des symboles de l’ISO 7010. Par exemple, les signaux de conditions de sécurité peuvent être rectangulaires au lieu de carrés s’ils contiennent une flèche qui indique une direction. C’est souvent le cas pour les signaux de sécurité situés au-dessus d’une porte dans lesquels une flèche indique dans quelle direction se trouve l’issue de secours la plus proche. Par ailleurs, les signaux de conditions de sécurité et de lutte contre l’incendie doivent toujours être équipés d’un éclairage de secours ou être photoluminescents pour être vus dans le noir et dans des conditions de mauvaise visibilité. Dans le noir, on ne distingue pas les couleurs habituelles des symboles photoluminescents mais leur forme et leur signification restent visibles.

Résumé

L’ISO 7010 est la norme internationale la plus importante en matière de signaux de sécurité. Elle définit les exigences normalisées en matière d’utilisation de pictogrammes dans les consignes et de signaux de sécurité, notamment en Europe. La norme est très répandue dans le monde du travail de sorte que les entreprises doivent adopter les mesures nécessaires lors de la publication de versions corrigées afin de modifier les signaux de sécurité et les consignes de travail en conséquence. Les entreprises peuvent aussi s’appuyer sur des logiciels QHSE pour avoir un aperçu de la norme, gérer leur utilisation des symboles et s'assurer que les signaux qu’ils utilisent sont à jour et accessibles.
